OSA3350 ePRC+ 光學銫原子鐘

OSA3350 ePRC+ 光學銫原子鐘

光學銫原子鐘,具有良好的頻率穩定性 獲取報價

產品描述

越來越多的網絡和應用程序需要被精確地同步。不準確的時間會導致性能不佳,甚至整個系統中斷。雖然GNSS提供了極好的精度,但基于衛星的定時存在干擾和欺騙等漏洞,因此不能作為唯一的同步技術來依賴。原子鐘具有高水平的準確性和出色的可用性,為GNSS提供了理想的備份。
我們的OSA3350是第一個專門為ePRC應用程序設計的商業光學銫原子鐘。它能夠在一個延長的生命周期內實現高度穩定的同步。由于其先進的光學銫技術,它提供了比傳統的磁性銫時鐘更高的精度、更長的壽命和更堅固的設計。我們的OSA3350具有比ePRCG.811.1規范更好的出色頻率穩定性,能夠部署ePRTC解決方案,甚至優于最嚴格的建議。更重要的是,用超穩定的原子鐘補充衛星同步解決方案,確保最高水平

主要優點

  • 超高穩定性和長壽命

比傳統磁選銫鐘具有更高的頻率穩定性和超過兩倍的壽命。

  • 獨特的創新

利用光學技術高效利用銫原子的商用ePRC+產品。

  • 緊湊的設計

緊湊而兼顧的設計,適用于云、核心網和企業網。

  • RoHS兼容

完全符合最新的RoHS標準,實現高水平的環境可持續性

  • 遠程和安全管理

遠程和安全管理使用SNMPv3,全面支持ADVA控制器


模擬頻率輸出

  • 模擬輸出數量:2
  • 頻率:5MHz 和 10MHz
  • 信號格式:正弦波
  • 連接器:BNC
  • 負載阻抗: 50Ω±5%
  • 振幅:>10dBm(最?。?;13dBm(典型)
  • 諧波: ≤ -40dBc
  • 非諧波(雜散):≤ -70dBc

數字頻率輸出

  • 數字頻率輸出數量:1
  • 信號格式:方波
  • 頻率:2048MHz
  • 連接器:SMA
  • 振幅:< 2.5VPP @ 50Ω 負載

定時數字輸出 1PPS

  • 1PPS輸出數量:4
  • 頻率:1 Hz
  • 連接器:BNC/F
  • 信號格式:方波LVCMOS
  • 負載阻抗:50Ω
  • 振幅:5 Vpp ,50Ω負載
  • 抖動: ≤1ns RMS
  • 上升沿:≤5ns (10% to 90%)
  • 輸出方形
  • 輸出定時信號有效斜率:正
  • 脈沖寬度:20 μs

定時同步1PPS輸入

  • 1PPS輸入數量:1
  • 頻率: 1Hz
  • 連接器:BNC/F
  • 信號格式:方波 LVCMOS
  • 負載阻抗:50Ω或1MΩ (可編程)
  • 振幅: 2.5V;max. 5V
  • 脈沖寬度:100ns-100μs
  • 輸出定時信號有效斜率:正或負(可編程)

定時同步1PPS輸出

  • 同步范圍:±500μs
  • 一次性外部同步分辨率(1PPS輸入同步):≤ ± 10 ns
  • 1PPS輸出的手動相位調整
  • 4個獨立可調輸出
  • 手動調節分辨率:1 ns

電源和電池選項

  • 電源模塊數量:2
  • 全冗余電源
  • 熱插拔
  • 自動開關
  • 穩態功耗: @ 25°C ≤60W
  • 預熱功耗: ≤90W

環境

  • 工作溫度:10°C – +50°C
  • 不工作溫度: -40°C – +70°C
  • 工作相對濕度: 10% – 90% 無冷凝
  • 工作DC磁場:0 Gauss to 2 Gauss 任意方向
  • 在防風雨位置固定使用(操作):EN 300 019-1-3, class 3.2
  • 運輸:EN 300 019-1-2, class 2.2
  • 存儲:EN 300 019-1-1, class 1.1
  • 海拔:0 – 15,000 m
  • 安全:IEC 62368-1
  • EMC&ESD: EN 50081-1, EN 50082-1, IEC 801 parts 2,3,4,5,6
  • 符合CE
  • 完全符合RoHS

機械參數

  • 桌面或19’’機架安裝
  • 寬度/帶機架安裝耳: 450mm/482.6mm
  • 深度:510mm
  • 高度:132mm
  • 重量:20kg



網絡應用

ePRC和ePRTC適用于通信和云服務提供商、電力公司、企業和政府

  • 符合PRC G811/ePRC G811.1的高精度和穩定頻率源
  • ePRC+/ePRTC+通信網絡解決方案,結合基于衛星的定時和主時鐘
  • 為更高的精度和更長的壽命替代磁選銫鐘
  • 應用在云和電力的GNSS高穩定備份
  • 云服務提供商、企業以及政府和國防組織受益于最高的精確度和更長的生命周期

技術參數

頻率精度和可設置性
  • 頻率精度(工廠):≤ ±1×10-12
  • 功率循環后的頻率重復性:≤ ±1×10-12
  • 頻率設置分辨率: ±1×10-15
  • 頻率設置范圍:±1×10-9

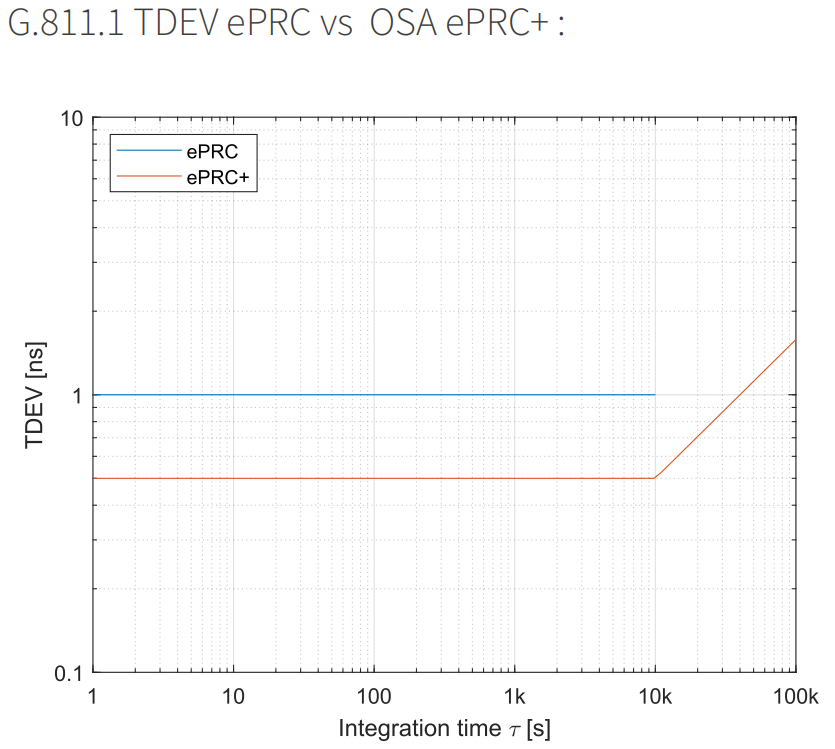

頻率輸出的穩定性優于ITU-T

  • OSA 3350 ePRC+超過811.1 ePRC,當與OSA ePRTC結合使用時,該解決方案可以提供高達35ns的保持超過14天與G.8272.1 ePRTC中規定的70ns相比。
  • 811.1 MTIE ePRC 對比 OSA ePRC+ :

預熱時間

60分鐘 @ 25°C

電信 BITS 輸出

BITS輸出數量:4
信號波行符合 ITU-T G.703
信號類型: E1
碼型: HDB3
幀類型: CAS 帶 CRC4
SSM支持
連接器:
2 x BNC :2048MHz
2 x RJ-48:E1
阻抗: 120Ω@ RJ-48;75Ω @ BNC

模擬頻率輸出

模擬輸出數量:2
頻率:5MHz 和 10MHz
信號格式:正弦波
連接器:BNC
負載阻抗: 50Ω±5%
振幅:>10dBm(最?。?;13dBm(典型)
諧波: ≤ -40dBc
非諧波(雜散):≤ -70dBc

管理特點

  • 狀態LED
    • 3x (告警-狀態-電源)
    • 在前面板(管理板卡)
  • 告警繼電器
    • 告警繼電器:3
    • 最大額定值:U= 50 VDC, I = 250 mA
    • 連接器:SUB-D 9/F
    • 在前面板(管理板卡)
  • 本地管理端口
    • RS-232C
    • 連接器:SUB-D9/M
    • 端口配置:波特率115200 bps
    • 端口配置:8個數據位,1個停止位
    • 端口配置:無奇偶校驗,無握手
    • 管理命令:CLI
    • 管理軟件: Windows GUI
  • 遠程管理端口
    • 遠程管理端口:以太網 – TCP-IP
    • 連接器:RJ45
    • 管理命令:SNMPv2/v3 (包括身份驗證和加密)
    • 管理軟件:Ensemble Controller, Ensemble Sync Director

產品文檔

OSA3350 ePRC+ 光學銫原子鐘【PDF】數據表
PDF
