基于北斗和ieee1588v2的5G基站PTP時間服務器應用探討
2022-05-17 15:10 觀看次數:

時間精準的重要性:5G基本業務對時間精度的指標相對于UTC要求為±1.5μs,對于運營商的同步網絡而言,不僅需要滿足時間同步的精度要求,也需滿足網絡安全及穩定性等要求。近年來,運營商網絡受GPS干擾等影響時有發生,甚至造成了小范圍的網絡癱瘓,極大地影響了網絡通信能力,存在一定的安全隱患。
隨著2020年6月北斗衛星三號完成全球組網,我國在定位、授時和導航等關鍵領域擺脫了過去只能依賴GPS定位的尷尬局面。此外,5G系統的基站部署密度大,尤其是室內基站數量呈現幾何級數增長,勢必存在大量無法獲取衛星信號的基站部署場景,PTP時間服務器基于IEEE1588v2標準的地面同步授時技術可以很好地解決這一問題。北斗邦泰T800系列服務器完美解決了這個問題:IEEE1588V2PTP時間服務器。
一、5G基站時間同步技術
目前,5G基站時間源的選擇主要包括通過直掛GNSS獲取時間和通過跟蹤地面1588v2鏈路同步定時信息兩種方案。
GPS和北斗衛星授時
GPS是美國擁有的衛星導航系統,它為使用者提供定位、導航和定時服務。GPS衛星的內鐘采用銫原子鐘和銣原子鐘相結合的方式。北斗系統是中國著眼于國家安全和經濟社會發展需要,自主建設、獨立運行的衛星導航系統。北斗三號組網衛星采用了更高性能的銣原子鐘和氫原子鐘,銣原子鐘天穩定度為E-14量級,氫原子鐘天穩定度為E-15量級。北斗系統創新融合了導航與通信功能,具備定位導航授時、星基增強、地基增強、精密單點定位、短報文通信和國際搜救等多種服務能力。
在利用衛星系統對5G基站授時時,需保證5G基站的衛星接收機在任意時刻同時接收其視野范圍內4顆以上衛星的信號,衛星導航電文中提供了當前時刻所在的“周數”,這個周數是從北斗或者GPS系統的起始時間開始計數的,另外通過數字調制在載波上的偽隨機碼的碼片可以知道當前的周內秒,接收機定位之后可以解算出接收機時間與衛星時間之間的鐘差,進而修正秒以內的誤差。衛星接收機的內部硬件電路和軟件通過對接收到的信息進行編碼和處理,能從中提取并輸出兩種時間信號:一個是間隔為1秒的同步脈沖信號1PPS,其脈沖前沿與UTC的同步誤差不超過1ns;二是UTC絕對時間ToD(年、月、日、時、分、秒),它與1PPS脈沖相對應,能夠做到時間同步。
1588v2地面授時
1588v1是IEEE電氣電子工程師學會制定的用于工業自動化測量和控制系統的同步標準,適用于工業局域網應用;1588v2版本是在1588v1版本的基礎上,專門針對通信網應用制定的標準。

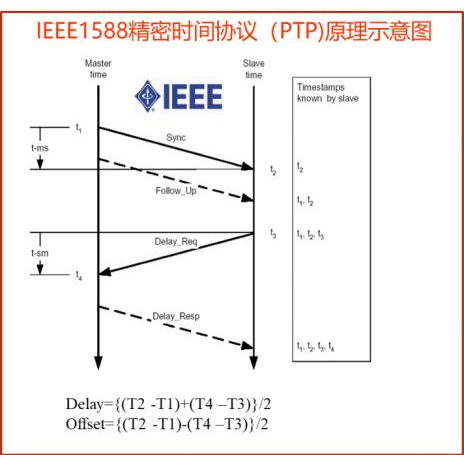

1588v2協議的基本思路是通過軟硬件配合,記錄同步時鐘信息的發出時間和接收時間,并給每條信息都打上時間戳。通過時間戳信息,接收方就可以計算出自己在網絡中的時鐘誤差和延時,經過修正之后實現與網絡時鐘源同步的目的。1588v2的主時鐘(Master)和從時鐘(Slave)主要通過傳遞Sync、Follow_Up、Delay_Req以及Delay_Resp等消息實現時間同步,1588v2授時原理如圖1所示。

圖1 1588v2授時原理
在基于1588v2的本地高精度時間同步網絡中,通過全網設備(包括時間服務器、中間時間鏈路傳遞承載設備、5G基站)配置1588v2功能,使得網絡中間邊界時鐘(BC模式)節點的一個端口作為從時鐘,與上級時鐘保持同步,其他端口則作為下一級網元的主時鐘,設備收到1588v2報文之后進行終結,然后生成新的報文再向下游傳遞。通過該方式將時間服務器的時間基準信號逐點傳遞至5G基站設備。
近年來,ITU-T、3GPP、IEEE、CCSA等業界主流的國內外標準組織都在研究能夠滿足5G網絡應用需求的新一代網絡同步技術并制定了系列標準,1588v2技術被認為是目前輔助GNSS衛星系統,實現地面高精度時間同步鏈路傳遞最有效的方式之一。
二、5G基站時間同步性能驗證
測試方案
為了驗證5G基站在分別跟蹤不同時間源以及多個時間源切換場景下的時間同步性能,對運營商現網4個主流廠家的5G基站設備進行了同步性能驗證測試。驗證測試內容如表1所示。

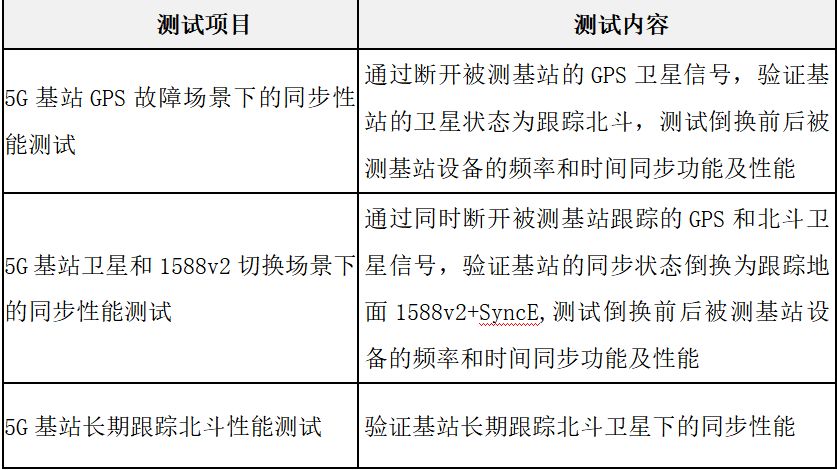

表1 5G基站同步性能驗證測試項目

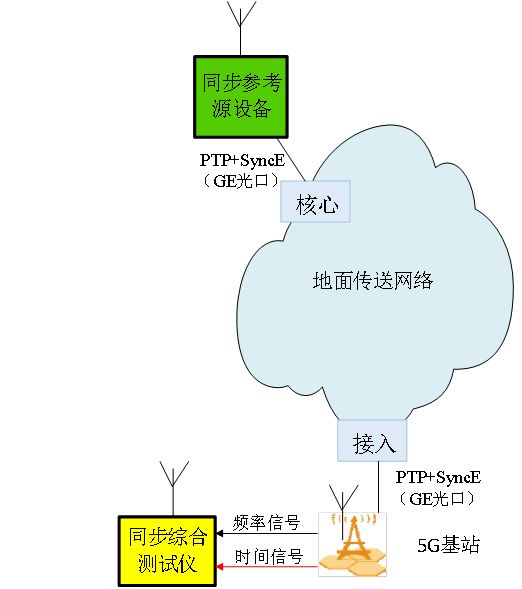

現網測試拓?fù)淙鐖D2所示。被測5G基站設備配置雙模接收北斗和GPS衛星信號;同時,同步參考源設備輸出1588v2+SyncE信號,通過地面定時傳送網絡將定時信號傳送至被測5G基站;采用儀表測試5G基站設備輸出的頻率和時間信號。

圖2 現網測試拓?fù)?/div>
亚洲AV啊啊啊啊啊a|
日韩后入影片在线播放欧美|
日韩性爱爱视频|
九九九黄色片|
黄频免费观看欧美|
国产无码吊之逼视频第一页|
日韩专区人妻一区二区|
poren国产精品|
日韩欧美婷婷婷婷五月天|
毛片男人27黑毛女人19|
日韩人妻人人爱|
视频精品久久|
性按摩无码中文|
99re在线只有精品|
中文字幕亚洲无码人妻乱|
妇女午夜九九九|
亚洲第一区五码|
日韩性xxxxxx|
大鸡巴欧洲区|
91大神人妻少妇社区|
久久3级片片|
人妻中文4卩|
久久男人东京热AV|
日本美女张开腿|
日本精品中文字暮视频|
1a免费午夜视频播放器|
欧美日韩中文字幕在线|
91/视频九色人人干|
欧美图片香蕉久久久久久|
99久久人妻无码精品系列麻豆|
青青日韩精品系列|
亚洲黄色av色色av|
AV在线不卡免费看|
99热色在线精品|
囯产精品久久久久久久久|
少妇福利免费视频五区|
91姿势在线观看色婷婷|
日韩精品人妻无码久久影院|
国产日韩欧美在线淋|
亚洲熟妇完整视频|
欧美一区二区狠狠色|
測試結果
整體測試結果如表2所示。被測4個廠家的現網5G基站設備均支持北斗和GPS雙模接收,但支持模式有所不同。一種為北斗和GPS聯合工作模式,即北斗和GPS不區分主備,衛星接收機對于北斗和GPS信號同時處理,由星卡內部處理好時鐘源的關系,自動選擇跟蹤最優信號。另一種為北斗/GPS主備模式,衛星接收機在同一時刻只能選擇一種類型的衛星跟蹤。

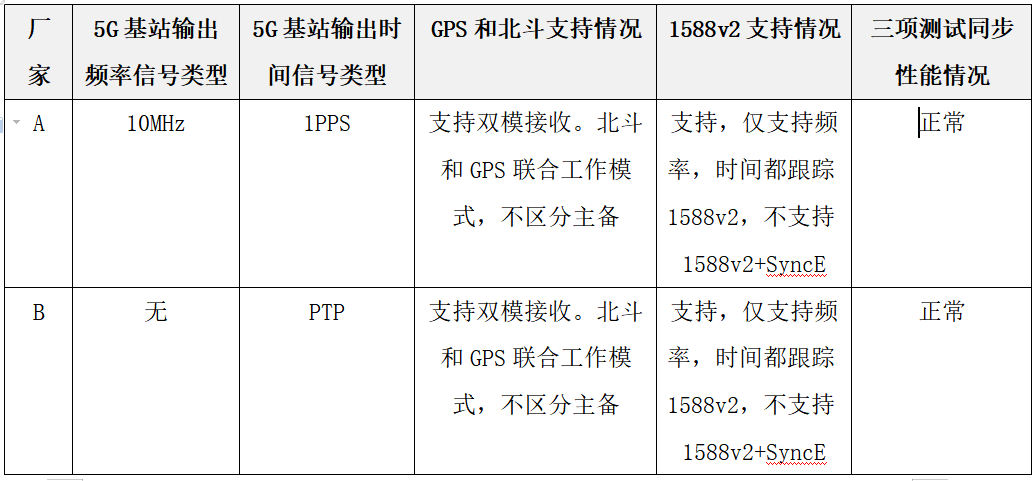

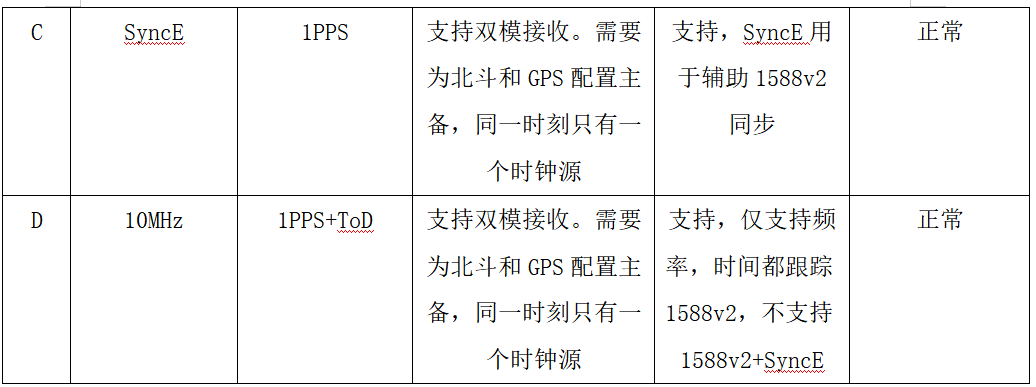

表2 現網4個廠家5G基站同步性能測試結果
被測5G基站設備均支持跟蹤1588v2地面時間源,且支持衛星和1588v2的天地互備保護。在跟蹤方式上,除了C廠家設備支持SyncE輔助1588v2同步外,其余設備僅支持頻率,時間都跟蹤1588v2,不支持1588v2+SyncE。
在3個性能測試項目中,被測5G基站設備輸出的同步頻率和時間信號性能均正常。某廠家設備的測試結果示例如下。

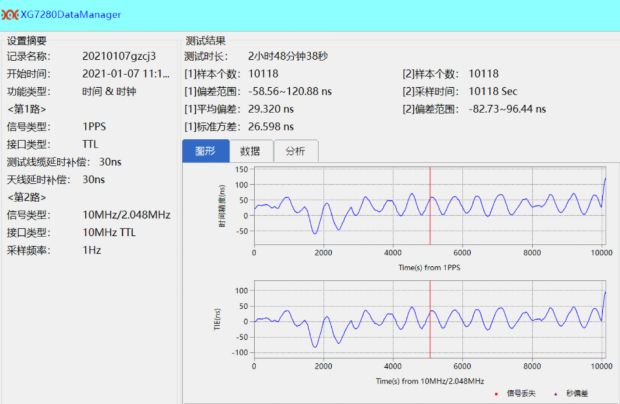

5G基站GPS故障場景下的同步性能測試結果示例如圖3所示。第0~56分鐘基站跟蹤GPS衛星;隨后第56~112分鐘為斷開GPS衛星信號,基站切換到跟蹤北斗衛星;最后第112~168分鐘為基站再次切換到跟蹤GPS衛星。可以看出基站輸出性能符合要求,時間TE偏差范圍在-58.56ns~120.88ns內。

圖3 5G基站GPS /北斗切換場景下的同步性能測試結果

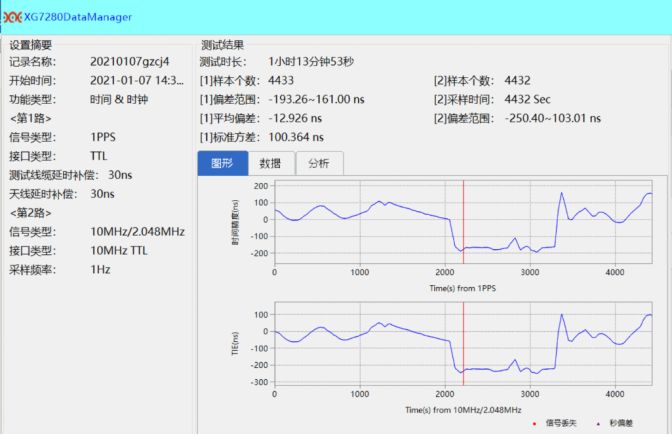

5G基站衛星/1588v2切換場景下的同步性能測試結果如圖4所示。第0~28分鐘為基站跟蹤GNSS衛星;隨后第28~53分鐘為斷開GNSS衛星,基站自動切換到地面1588v2;最后第53~75分鐘為基站再次切換到跟蹤GNSS衛星??梢钥闯龌据敵鲂阅芊弦螅瑫r間TE偏差范圍在-193.26ns~161ns內。

圖4 5G基站衛星/1588v2切換場景下的同步性能測試結果
5G基站長期跟蹤北斗場景下的同步性能測試結果如圖5所示??梢钥闯龌据敵鲂阅芊弦笄曳€(wěn)定,時間TE偏差范圍在-60.05ns~134.91ns內。

圖5 5G基站長期跟蹤北斗場景下的同步性能測試結果
經過測試驗證,基站輸出性能穩定,時間偏差小于±1.5μs,頻率漂移滿足ITU-T G.823相關MTIE模版要求,滿足5G基站的基本業務時間同步指標要求,也可以很好地支撐未來5G物聯網和工業互聯網的諸多μs量級的時間同步需求。由此,時間同步網絡建設轉而從支撐性質的網絡逐步演化為業務性質的網絡,為高品質定制化業務提供高精度時間基準,為運營商拓展了新的業務范圍。
三、5G基站時間同步部署方案建議
一方面,為了保證5G基站設備同步性能的最優穩定性、安全性及精度,建議5G基站設備配備北斗和GPS衛星信號雙模接收機,且為北斗和GPS聯合工作模式。聯合雙??梢詮浹a(bǔ)一部分天線位置安裝不好導致的多徑等問題,通過同時搜到兩個衛星系統并從中選擇信號最優的衛星,可以提供更高時間精度。
另一方面,基站直掛GNSS的方案需要增加相應成本。同時,GNSS天線的安裝對凈空、防雷和產權糾紛等有諸多施工要求,對于室內等不易部署GNSS天線的場景安裝困難。而基于1588v2的地面時間鏈路同步技術可以很好地對GNSS進行補充和增強。建議在地面時間鏈路同步網絡中采用1588v2+SyncE方式,以充分利用時間同步路徑判決與頻率層同步質量緊密結合的方式保證網內最優的時間同步傳遞精度。
綜上所述,5G基站時間同步部署方案建議采用配置GNSS衛星接收(北斗和GPS衛星信號雙模聯合接收)的方式作為主用同步參考基準,同時采用基于1588v2技術的地面鏈路逐點傳遞方式從本地層面的時間服務器設備獲取同步參考基準作為備用手段。當衛星接收信號中斷或降質時,5G基站設備應能夠自動進行衛星和地面同步源的切換。在具體配置時,需要考慮以下兩個方面。
一是在配置GNSS衛星接收時,需為基站配置GNSS衛星接收天線,保證天面開闊,同時可用衛星數量在4顆以上。
二是在配置1588v2接收時,應在本地網核心節點部署1588v2PTP時間服務器,中途承載網元配置為1588v2中的邊界時鐘BC,跟蹤并逐點恢復高精度時間服務器輸出的時間基準參考信號。5G基站可設置為邊界時鐘BC或普通時鐘OC模式,5G基站應采用分組接口從移動回傳網絡末端承載網元接收PTP報文。未來為滿足諸如5G協同業務等ns量級更高精度的時間同步需求時,可根據業務需求區域分布等具體情況配置低成本下沉式小型化時間服務器設備。
5G網絡的規模建設,使得高精度時間同步技術的重要性日益顯現。隨著北斗導航系統建設逐漸完善,北斗系統已可穩定提供授時。我們應依靠成熟穩定且擁有自主產權的5G+北斗技術,持續推動高精度乃至超高精度時間同步網絡技術的創新,推動北斗技術在運營商網絡中的應用,積極促進5G+北斗的產業發展。
