T200 GPS/北斗同步時鐘模塊

T200 GPS/北斗同步時鐘模塊
同步時鐘模塊

獲取報價

產品描述

T200 GPS/北斗同步時鐘模塊融合多種模式的衛星導航體制的信號,同時可以選裝多個不同廠家的GPS/北斗雙模定位或授時模塊(最多三個);采用合理的融合算法獲得比單一體制、單一定位模塊更好的時間、頻率性能。采用多個同頻相移頻率信號進行晶振的馴服,提高對晶振的控制精度。

提供良好的守時時頻信號,在無法正常接收衛星信號的時候,產生遞推的秒脈沖(1pps)和時間信號,以適應較短時間內信號丟失的情況。提供多種時間發布接口,滿足多種外部應用接口。

調頻和調相相結合的頻率和1pps產生技術:

1pps時間信息是GPS馴服晶振輸出10MHz信號經過10,000,000次分頻后得到1pps信號和GPS/北斗模塊產生的1pps的融合值,使得最終產生的1pps具有良好的短穩和長穩特性,采用調頻和調相相結合的技術來進行頻率的控制,保證頻率準確性的同時,保證頻率相位和1pps相位的一致性,這種特性特別適合于數字視頻廣播、CDMA等要求苛刻的領域。

標準時間同步時鐘GPS北斗同步時鐘

技術指標

輸出信號:

10MHz
1路,MMCX接口,正弦波,3.3V,TTL電平,50Ω

頻率準確度:<1E-12(GPS或北斗二代鎖定,24小時平均值)

保持精度:<8us(GPS和北斗二代都斷開,保持24小時內)


穩定度:

1s<5E-12

10s<1E-11

相位噪聲:

10 Hz <-123 dBc/Hz

100 Hz <-145 dBc/Hz

1 kHz <-150 dBc/Hz

10 kHz <-155 dBc/Hz

1PPS

1路,MMCX接口,3.3V,LVTTL電平,50Ω;
授時精度:15ns(RMS)GPS或北斗二代鎖定;
上升沿時間 <8ns;
占空比: 1:100(可指定);

TOD信號

1路,TTL電平,NMEA-0183兼容北斗的協議格式及內容,,9600-N-8-1
GPS北斗接收機
頻率:GPS L1;BD2 B1


系統模式(可設置):

單北斗定位模式
單GPS定位模式
GPS北斗混合定位模式
通道:32通道
首次定位時間:冷啟動:<35s;熱啟動<1s,重捕獲<1s
授時精度優于<30ns(RMS)
定位精度:3m(RMS)
速度精度:0.1m/s

北斗同步時鐘模塊WEB 網管監控

實時監控統狀態,包括 RAM、CPU 利用率及進程、CPU 平均負載、磁盤分區信息、系統正常工作時間、系統正在運行時間等;顯示系統信息,包括主機名稱、操作系統內核版本、內存、CPU 信息、系統定時任務等;實時監測網口傳輸速率,監測網絡連接,ARP 緩存表,網口帶寬顯示;可直接查詢最近登錄服務器的 IP 地址和登錄日期,及正在登錄賬戶信息。



重要特點

●  內置進口高性能雙槽恒溫晶振
●  利用GPS北斗自動校準晶振頻率
●  可靈活選配多種GNSS接收機
●  日平均準確度<1E-12
●  GPS北斗丟失自動切換到守時模式
●  調頻和調相結合的頻率和1pps產生技術
●  同時具有優秀的長期穩定度和短期穩定度
●  保持精度(24小時):<±6us

符合GJB2242-94《時統設備通用規范》3.9.1中關于電磁兼容的規定



標準配置:

雙模時鐘模塊                 1臺
30 CM MMCX---BNC大墻頭 轉接線       1套
30米BNC接頭GPS北斗天線及支架     1根

選件

支持多路RS485、RS422、1PPS、1PPM、1PPH、IRIG-B AC、IRIG-B DC碼輸出。

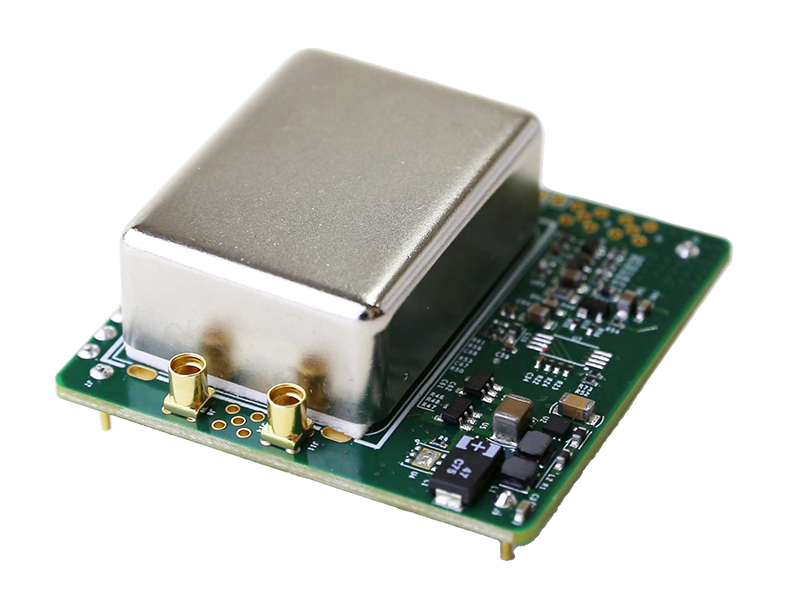

北斗同步時鐘模塊正面圖

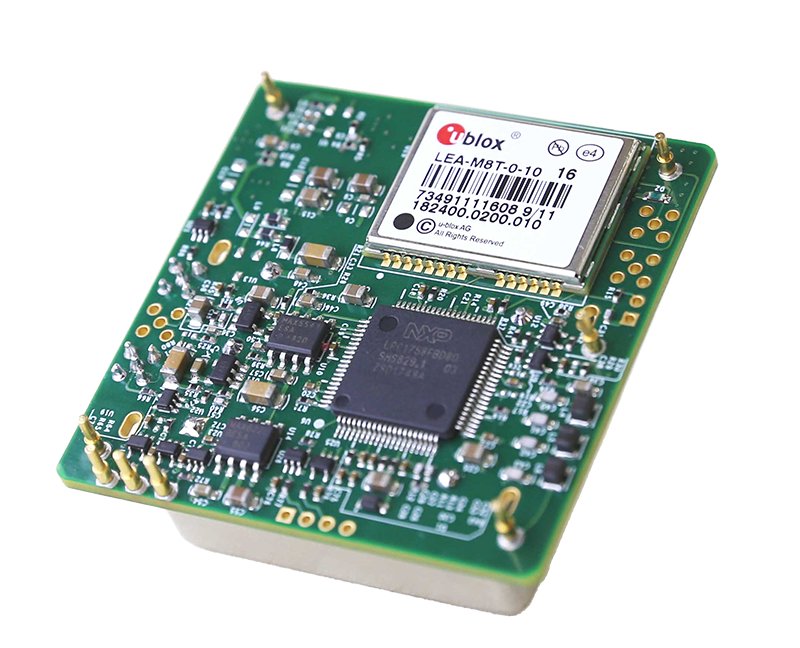

北斗同步時鐘模塊反面圖


物理及環境參數:

電源: 12VDC
工作溫度:-40℃~+70℃
存貯溫度:-55℃~+85℃
濕度: 95%無冷凝
功耗: 啟動<5W, 工作<2W

產品文檔

T200 GPS/北斗同步時鐘模塊【PDF】數據表
