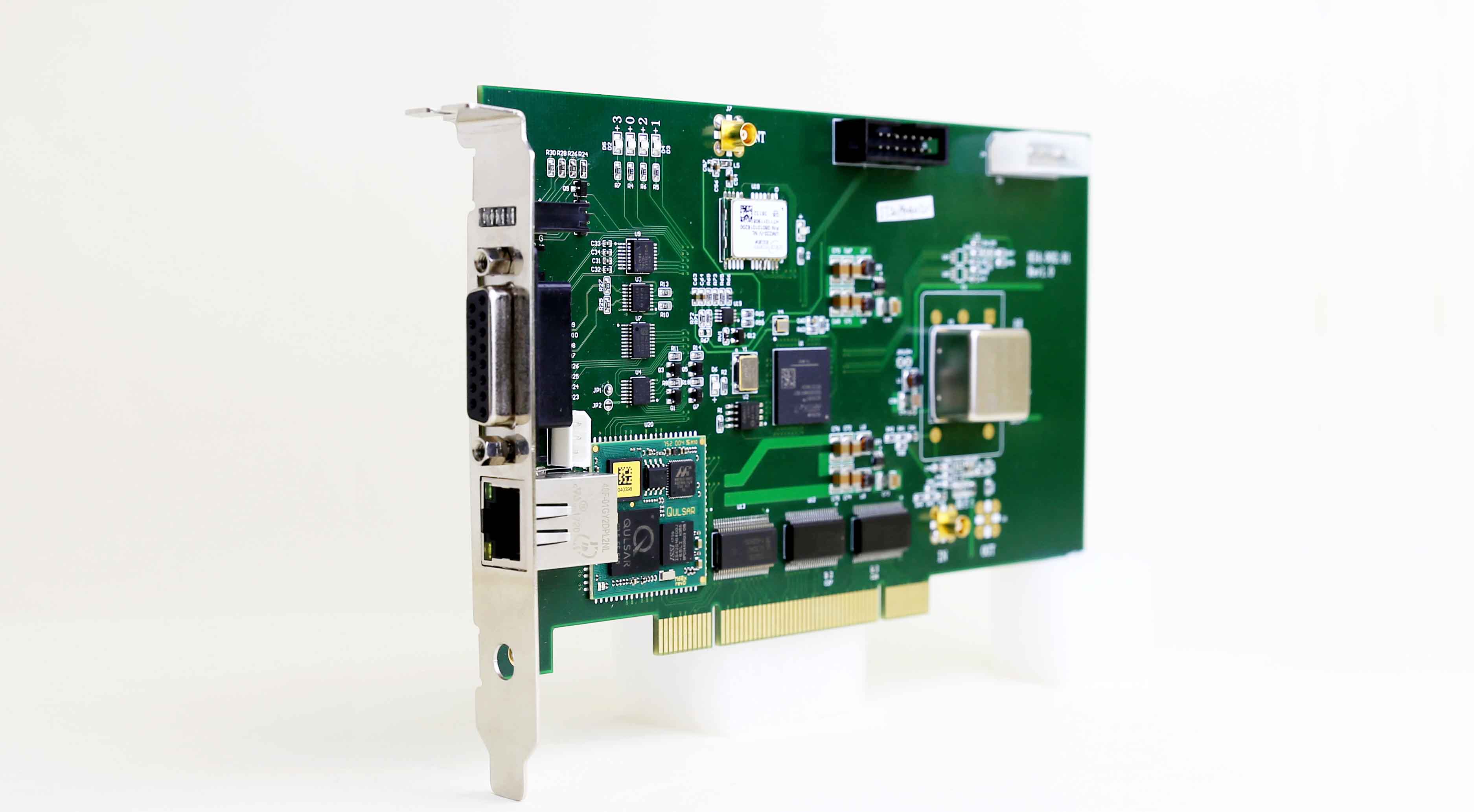

T220 PCIGPS北斗時鐘卡
標準時間時鐘卡

產品描述

T220 PCIGPS北斗時鐘卡支持GPSBD多模接收機，馴服本地恒溫晶振，為計算機提供精確時間信息，同時也可對外授時，支持IEEE1588、B碼、1PPS和TOD等授時信號。

該板卡通過PCI接口為計算機傳遞時間信息和定時中斷信號，實現計算機軟件時間與板卡的時間同步。

GPS北斗同步時鐘內置高溫恒溫晶振，即使切斷所有參考時間源，板卡內部高穩晶振仍能在一定時間內保持一定時間精度范圍內連續運行，從而繼續為計算機系統提供較準確的時間信號，大大提高了產品連續運行的可靠性。

技術指標

TGPS/BD2（可選）

● 頻點：GPS L1頻點, 北斗2 B1頻點；

● 精度：≤30ns(RMS)；

● 接口：SMA；

1PPS輸出

● 路數：1路；

● 精度：50ns；

● 電平：LVTTL；

● 上升沿：≤10ns；

● 接口：DB15；

TOD輸出

● 路數：1路；
● 精度：50ns；
● 電平：RS232；
● 接口：DB15；

B碼輸出

● 路數：1路；

● 電平：RS422；

● 精度：100ns；

● 幀格式：GJB2991-2008/IEEE1344；

● 接口：DB15；

PTP（可選）

● 路數：1路；

● 版本：IEEE1588 V2（主鐘模式）；

● 同步精度：100ns（點對點）；

● 支持1Step和2Step模式；

● 支持ETH、UDP、IPv4、IPv6、Telnet；

● 接口：10/100/1000M自適應RJ45。

軟件功能

定時間隔中斷

● 路數：4通道獨立設置；

● 周期：100us～10000s；

● 步進：1us；

重要特點

● 支持GPS、北斗接收機

● 支持PTP V2協議(IEEE1588-2008)

● 支持B碼輸出

● 支持多種軟件定時功能

● 支持windows和linux系統，提供豐富的軟件接口

● API提供多路軟件定時中斷和時間匹配中斷

● PCI 接口,兼容各種工控機

定時鬧鐘中斷

◆路數：4通道獨立設置；

◆步進：1us；

操作系統

◆支持 Windows 7 64/32 bit、 linux 操作系統（可定制其他操作系統）；

◆提供驅動程序和API接口函數及測試程序；

接口

PCI接口

◆標準：PCI1.1協議，支持3.3V和5V兩種信號電平，32bit@33MHz；

◆尺寸：全高半長；

其他

OCXO（可選）

● 授時：≤50us（24小時）；

● 準確度：≤5E-12（鎖定后，24小時平均）；

● 穩定度：≤5E-11/1s；

● 老化：≤5E-10/天；

物理及環境參數

● 兼容計算機、工控機、服務器；

● 電源：PCI 插槽供電；

● 工作溫度：-40℃～+80℃；

● 儲藏溫度：-55℃～+85℃；

● 濕度：95％無冷凝；

WEB 網管監控

實時監控統狀態，包括 RAM、CPU 利用率及進程、CPU 平均負載、磁盤分區信息、系統正常工作時間、系統正在運行時間等；顯示系統信息，包括主機名稱、操作系統內核版本、內存、CPU 信息、系統定時任務等；實時監測網口傳輸速率，監測網絡連接，ARP 緩存表，網口帶寬顯示；可直接查詢最近登錄服務器的 IP 地址和登錄日期，及正在登錄賬戶信息。
